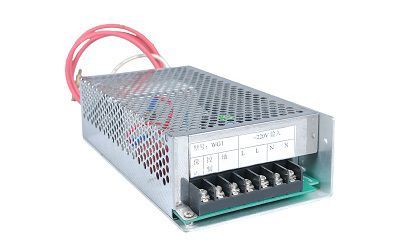

在現代餐飲業和工業廚房的油煙處理系統中，油煙凈化器扮演著至關重要的角色。而凈化器的核心動力與控制中樞，正是其高壓直流電源設備及模塊。它們如同凈化器的“心臟”和“大腦”，決定了靜電吸附式油煙凈化器的凈化效率、運行穩定性及使用壽命。本文將深入解析這一核心部件的工作原理、關鍵模塊及技術要點。
一、核心原理：靜電吸附的“能量引擎”
油煙凈化器主要采用高壓靜電吸附原理。其工作流程是：高壓直流電源將輸入的220V/380V交流電，經過整流、濾波、逆變與升壓等一系列復雜變換，最終輸出高達數千伏乃至上萬伏的直流負高壓。此高壓被施加到凈化器電場內部的放電極（電暈極）上，使其周圍空氣發生電離，產生大量負離子和電子，形成所謂的“電暈放電”。當油煙顆粒物通過這個高壓電場時，會被瞬間荷電，并在電場力的作用下被吸附到集塵板（陽極）上，從而實現油煙的分離與凈化。因此，高壓電源的輸出特性——電壓的穩定性、波紋系數以及適應負載變化的能力——直接決定了電場的電離與吸附效率。
二、電源設備構成：從整體到模塊
一套完整的高壓直流電源設備通常由以下幾大模塊協同工作：
- 主控制模塊：這是整個電源的智能控制中心。通?；谖⑻幚砥鳎ㄈ鏜CU或DSP），負責接收外部信號（如凈化器運行狀態、故障反饋）、執行預設程序、控制電源的啟停、調節輸出電壓電流，并實現過壓、過流、短路、打火（拉?。┮约皽囟瘸薜热轿坏谋Ｗo功能。先進的控制器還具備數字通信接口（如RS485），可實現遠程監控與智能化管理。
- 功率變換模塊：這是能量轉換的核心執行部分。主要包括：
- 整流濾波單元：將工頻交流電轉換為平滑的直流電。
- 高頻逆變單元：采用IGBT或功率MOSFET等開關器件，將直流電逆變為高頻（通常為10kHz-50kHz）的交流方波。提高工作頻率可以顯著減小后續升壓變壓器的體積和重量，并提升電源的整體效率。
- 高頻升壓變壓器：將高頻交流方波的電壓提升到所需的高壓等級。其設計與工藝至關重要，需具備良好的絕緣性能和抗電暈能力。
- 高壓整流與倍壓單元：通常采用高壓硅堆或二極管電容組成的倍壓整流電路（如科克羅夫特-沃爾頓電路），將高頻交流高壓轉換為平穩的直流負高壓。此部分直接與電場負載相連。
- 保護與檢測模塊：
- 打火檢測與抑制電路：電場在運行中可能因油污堆積、濕度變化等原因發生瞬時短路拉弧。此模塊能快速檢測到異常電流尖峰，并立即（微秒級響應）降低或切斷高壓輸出，待電弧熄滅后自動恢復，有效保護電場和電源本身，避免火災風險。
- 輸入輸出監測電路：實時監測輸入電壓、電流以及輸出的高壓值和電流值，為控制模塊提供決策依據。
- 人機交互模塊：包括指示燈、數碼管或液晶顯示屏，用于顯示電源工作狀態、輸出電壓/電流值及故障代碼，方便現場運維人員快速診斷。
三、技術發展與趨勢
隨著環保要求日益嚴格和技術進步，油煙凈化器高壓電源正朝著以下方向發展：
- 高頻化與智能化：更高頻率的開關電源成為主流，體積更小、效率更高（可達90%以上）。智能化控制使其能根據油煙濃度自動調節輸出功率，實現節能運行。
- 高可靠性與長壽命：采用工業級元器件，優化散熱設計（如鋁基板、風冷/自冷結合），強化防護等級（IP等級），以適應廚房高溫、高濕、高油污的惡劣環境。
- 模塊化設計：將電源核心部分設計成獨立可更換的模塊，如獨立的控制板、功率板等，極大方便了后期維護與升級，降低了整體生命周期成本。
- 安全與環保：多重軟硬件保護機制已成為標配，確保設備絕對安全。電源本身的電磁兼容（EMC）設計也愈發重要，以減少對電網的干擾。
###
總而言之，油煙凈化器高壓直流電源設備及模塊是一個集電力電子技術、自動控制技術和高壓絕緣技術于一體的精密系統。其性能優劣直接關乎整個凈化系統的凈化效果、能耗水平與運行可靠性。在選擇和維護油煙凈化設備時，深入了解其“心臟”——高壓電源的技術內涵，對于確保長期穩定達標排放、實現經濟效益與環境效益的雙贏，具有至關重要的意義。
